一、并网式光伏气象站方案适用范围
并网光伏发电系统就是太阳能组件产生的直流电经过并网逆变器转换成符合市电电网要求的交流电之后直接接入公共电网。并网光伏发电系统有集中式大型并网光伏电站一般都是国家级电站，主要特点是将所发电能直接输送到电网，由电网统一调配向用户供电。也有分散式小型并网光伏系统，特点是光伏建筑一体化发电系统，由于投资小、建设快、占地面积小、政策支持力度大等优点，是并网光伏发电的主流。
二、并网式光伏气象站产品描述

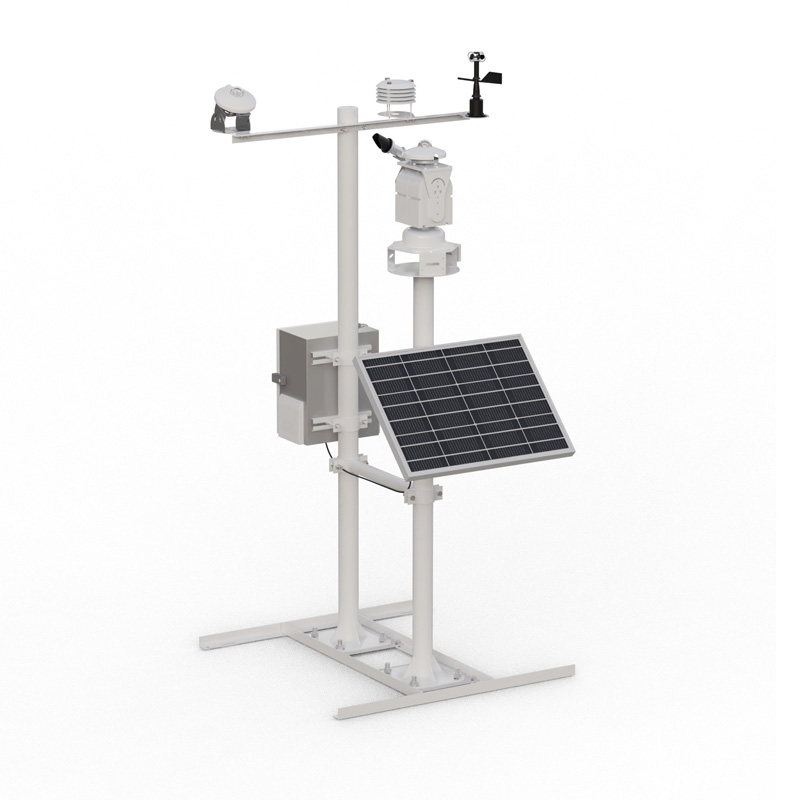

该光伏发电环境监测系统满足国家标准要求符合光伏电站最新上报省调各项数据要求及逻辑对应关系，并支持后续新参数的二次升级。采用了高稳定性的太阳总辐射传感器，具有完美的余弦特性、快速响应、零偏移和宽温度响应的性能，再配以第二代全自动太阳跟踪系统，确保各项辐射数据准确稳定。为了保证光伏电站的正常运行以及数据分析，通常需要配备并网光伏发电环境监测系统来监控周边环境温度、风速风向、气压、日照时数、太阳总辐射、太阳直接辐射、太阳散射辐射、光伏组件温度等指标，性能稳定，检测精度高，完全无人值守，并网光伏发电系统可以连接到监控系统上，由监控系统对环境监测系统的数据进行显示、记录及分析，也可以连接到逆变器控制系统、由控制系统对传感器数据进行分析，保证光伏电站的有效运行。
三、并网式光伏气象站典型应用
1、太阳能光伏发电、太阳能资源评估
2、太阳能系统监控、大气能量平衡研究
3、卫星反演得到的太阳辐射数据校准和验证
4、热应力研究、热交换研究、气候变化研究
5、电站初期光资源预估处理、营收评估
四、并网式光伏气象站产品实施规范
并网光伏发电系统的选址需要考虑很多因素，站点应该建立在全年从日出到日落都不受遮蔽的地方。我公司依据国际观测方法、国家观测规范、电力行业标准及多年丰富的现场选址、环境监测系统安装调试经验，给光伏电站相关人员提供详细专业的规范指导文件。我公司有多年来服务国内外光伏电站用户的丰富经验，传感器库存充足，完整的生产流水线，成熟的仪器设备调试技术能力，全方位的售后跟踪服务，快捷的物流运输体系。
五、并网式光伏气象站技术参数表：
| 序号 | 产品名称 | 性能指标 | 单位 | 数量 |
| 1 | 环境温度传感器 | 测量范围：-40～+125℃；分辩率：0.1℃；精度：±0.3℃；采样速率：1次/秒；执行标准：GB/T 35226-2017地面气象观测规范 空气温度和湿度 | 只 | 1 |
| 2 | 环境湿度传感器 | 测量范围：0～100%RH；分辨率：0.1%RH；精度：±3%RH；采样速率：1次/秒；执行标准：GB/T 35226-2017地面气象观测规范 空气温度和湿度 | 只 | 1 |
| 3 | 风速传感器 | 测量范围：0～45m/s；分辨率：0.1m/s；精度：±(0.3+0.03V)m/s；起动风速：≤0.5m/s；采样速率：1次/秒；执行标准：QX/T 51-2007地面气象观测规范 第7部分：风向和风速观测 | 只 | 1 |
| 4 | 风向传感器 | 测量范围：0～360°；分辨率：1°；精度：±2°；起动风速：≤0.5m/s；采样速率：1次/秒；执行标准：QX/T 51-2007地面气象观测规范 第7部分：风向和风速观测 | 只 | 1 |
| 5 | 气压传感器 | 测量范围：300～1100hPa；分辨率：0.1hPa；精度：±0.3hPa；采样速率：1次/秒；执行标准：QX/T 49-2007地面气象观测规范 第5部分：气压观测 | 个 | 1 |
| 6 | 太阳总辐射传感器 | 光谱范围：280～3000nm；灵敏度 7～14μV／w.m-2； 测量范围：0～2000W/m2；精度：＜5%；分辨率1 W/m2；采样速率：1次/秒；执行标准：QX/T 55-2007地面气象观测规范 第11部分:辐射观测 | 台 | 1 |
| 7 | 太阳直接辐射传感器 | 光谱范围：280～3000nm；灵敏度 7～14μV／w.m w.m-2； 测量范围：0～2000W/m2；精度：±2%；分辨率1 W/m2；采样速率：1次/秒；执行标准：QX/T 20-2016 直接辐射表 | 台 | 1 |
| 8 | 太阳散射辐射传感器 | 光谱范围：280～3000nm；灵敏度 7～14μV／w.m w.m-2；测量范围：0～2000W/m2；精度：＜5% 分辨率1 W/m2；采样速率：1次/秒；执行标准：QX/T 55-2007地面气象观测规范 第11部分:辐射观测 | 台 | 1 |
| 9 | 全自动太阳跟踪器 | 驱动原理：减速步进电机；追踪模式：Sun-sensor 主动模式，Calculation被动模式 自动选择；指向精度：＜1°（被动跟踪），＜0.1°（主动跟踪，需配太阳感光传感器）；旋转角度：仰角0～+120°，方位角0～355°；扭矩：12 Nm；有效载荷：15 kg；防护等级：IP66；供电方式AC220V,DC12V；工作环境：温度-40℃～+80℃(低温型)，-20℃～+80℃(普通型)，湿度0～100%RH；执行标准：A、GB/T 33692-2017 直接辐射测量用全自动太阳跟踪器；B、GB/T 33903-2017 散射辐射测量用遮光球式全自动太阳跟踪器 | 套 | 1 |
| 10 | 组件温度传感器 | 测量范围：-50～+100℃；分辩率：0.1℃；精度：±0.2℃；采样速率：1次/秒；执行标准：QX/T 24-2004气象用铂电阻温度传感器 | 只 | 1 |
| 11 | 数据采集器 | ① 工作温度：-50～80℃； ② 数据采集密度：1秒采集一次； ③ 可根据观测需要扩展为128M存储容量，实现数据无限量存储； ④ 多种通讯方式，可通过RS232/RS485/USB/蓝牙/4G五模十三频全网通GPRS等标准通讯接口与PDA、笔记本电脑等设备在现场或云端读取数据，也可实现本地远距离（≤1000 米）数据通讯； ⑤ 数据采集器采用国内目前领先的双模多线程工作模式，双模为采集模式和分析模式，多线程为多路多数据同步采集运算。大容量内置存储器，便携式防震结构，工业控制标准设计，适合在恶劣工业或野外环境中使用，且具有停电保护功能，断电后已存储数据不会丢失，当交流电停电后，智能切换到太阳能电池板和充电电池供电(转换时间＜10ms)，可连续工作15天以上； ⑥ 先进的网络化基站布点模式，可以实现多点气象站布网监测，即可满足局域网内数据共享查看，也可通过4G五模13频（包含TD-LTE/ FDD- LTE/WCDMA/TD-SCDMA /GSM）透传无线通讯方式实现异地远程监测； ⑦ 根据最新《新能源场站资源数据可用率要求》我方可提供的点表数据项扩展到54项数据，按照数据类型可分为：分析报送类、常识类、扩展类三种类型。分析报送类为38项数据，常识类为13项数据，扩展类为3项数据。既可以满足国调、省调对数据考核分析处理，也可以扩展设备后期升级需要。 ⑧ 具备将直接辐照度的法相值实时换算成水平直接辐照度功能。 ⑨ 执行标准：A、QX/T 1-2000 Ⅱ型自动气象站；B、QX/T 61-2007地面气象观测规范第17部分：自动气象站观测。 | 台 | 1 |
| 12 | 气象观测支架 | 高强度304不锈钢支架，整体高度为1.55米，快装模块化设计，外形美观、安装简便、经久耐用、防腐蚀、抗干扰，可长期运行于各种恶劣的室外环境。 | 套 | 1 |
| 13 | 避雷控制 | 数据采集器外部集成避雷保护系统模块，主要应对通讯模块在雷击状态下有效保护核心电子器件避免遭受高压电击损坏。 | 套 | 1 |
| 14 | 通讯线及电源线 | 通讯线为屏蔽线缆，电源线为护套线缆。 | 套 | 1 |
| 15 | 防辐射通风罩 | 标准防辐射罩十层设计，抗紫外老化新型ASA工程材料制造，颜色乳白色。 | 套 | 1 |
| 16 | 采集仪防护机箱 | 保护电子设备不受外界环境侵扰，防潮、防腐、防雨雪，铝合金轻质化设计，尺寸265×185×130（mm）。 | 个 | 1 |
| 17 | 气象数据软件 | 新增加电脑、手机双版本调试运维软件。可通过RS485有线与电脑连接，也可以通过低功耗无线蓝牙与安卓系统手机连接。配套软件支持标准MODBUS协议，运行软件后可查看实时数据、更改设备地址、调整辐射表灵敏度系数、查看采集器运行状态、设置软件配置权限等六大功能。无线蓝牙通讯距离在10米范围，方便调试运维人员室内进行设备联调，数据查看，后台软件对接。抛弃了在室外高温、低温、雾霾、暴雨、冰雹、大风等恶劣环境中站在数据采集器前工作的不方便性。 | 套 | 1 |
| 18 | 太阳能供电系统 | 光伏自动气象监测站的供电系统以太阳能供电和外接电源组合方式工作。太阳能供电系统主要包括壹块由保定嘉盛光电科技有限公司生产的80W太阳能板、壹块由广州市阳河电子科技限公司生产的12V30AH耐低温（-40℃可正常工作）气象监测专用太阳能锂电蓄电池、壹个由合肥德恒光电科技有限公司生产的防水超薄型太阳能充电控制器组成。数据采集器内部集成了我司创新开发的绿色电源管理模块，可以在AC220V和DC12V共同接入时智能切换太阳能供电与市电供电模式。该套太阳能供电系统能在野外低温环境下可长期稳定工作。外接电源供电包括供室外环境工作的电源线及相关转换装置，供安全接入电站市电。 当有太阳光时，由太阳能电池板经充电控制器对蓄电池充电并为系统进行供电。当出现连阴雨天气时，蓄电池的容量无法保证在太阳能供电时将自动切换至市电进行供电，保证系统的正常安全稳定运行。 | 套 | 1 |
| 19 | 气象数据输出监测项目数据意义输出数据环境温度光伏电站资源数据采集瞬时值、日最高值、日最低值环境湿度光伏电站资源数据采集瞬时值风 向光伏电站资源数据采集瞬时值风 速光伏电站资源数据采集瞬时值、2分钟平均风速、10分钟平均风速大气压力光伏电站资源数据采集瞬时值倾斜总辐射1、 PP功率预测核心观测数据 2、 光伏电站资源数据采集瞬时值、日累计值、月累计值、年累计值水平总辐射1、 光伏电站资源数据采集 2、 数据逻辑关系判断瞬时值、日累计值、月累计值、年累计值水平直接辐射1、 光伏电站资源数据采集 2、数据逻辑关系判断瞬时值、日累计值、月累计值、年累计值水平散射辐射1、 光伏电站资源数据采集 2、数据逻辑关系判断瞬时值、日累计值、月累计值、年累计值法向直接辐射计算水平直接辐射数据瞬时值、日累计值、月累计值、年累计值峰值日照时数光伏电站资源数据采集日累计值背板温度光伏电站资源数据采集1-4路瞬时值太阳高度角常规数据采集瞬时值太阳方位角常规数据采集瞬时值经 度常规数据采集瞬时值纬 度常规数据采集瞬时值日出时间常规数据采集瞬时值日落时间常规数据采集瞬时值时间信息常规数据采集年、月、日、时、秒、分瞬时值GPS状态常规数据采集状态值 | |||
设计实施标准
《气象仪器及观测方法指南》世界气象组织(WMO)仪器和观测方法委员会(CIMO)及IEC(国际电工技术委员会)
国家电网公司企标Q/GDW 617-2011《光伏电站接入电网技术规定》
国家电网公司企标Q/GDW 618-2011《光伏电站接入电网测试规程》《并网光伏发电系统工程验收技术规范》
《Qx/T 61-2007地面气象观测规范》《Qx/T-2000II自动气象站行业标准》
《Qx/T74-2007风电场气象观测及资料审核、订正技术规范》
